跨越千年的對話！全國首座地下330千伏變電站投運
來源：中國能建 時間：2025-05-13 16:59
5月11日
中國能建陜西院設計的
全國首座地下330千伏變電站
西安朱雀（城南）330千伏變電站及
送出線路工程建成投運
這座“隱形電力心臟”
不僅破解了城市核心區用電難題
更與1300年前的唐長安城遺址
展開了一場跨越時空的對話
隋大興?唐長安城?第九橫街

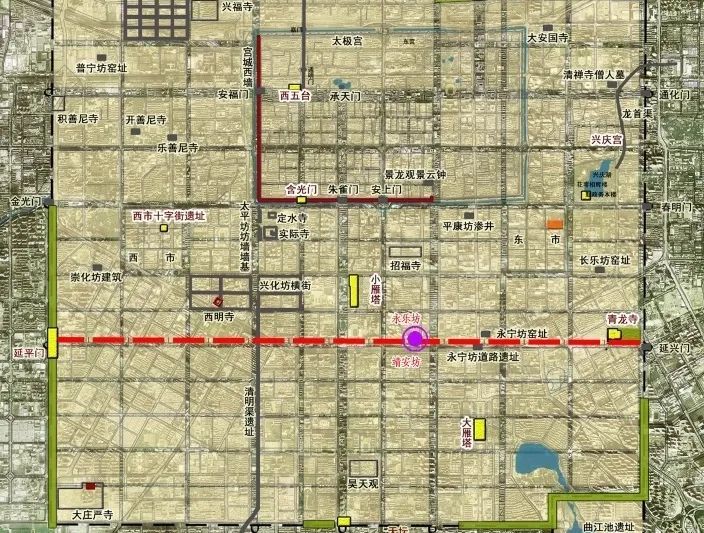

項目坐落于西安南北中軸線東側的南二環和文藝路交界十字西北角，地處1300多年前的隋大興?唐長安城?第九橫街，屬于唐長安城外郭城的街道系統，位于108坊的永樂坊與靖安坊之間。這里不僅是唐長安城交通與功能分區的骨干，唐代城市規劃智慧、經濟繁榮與文化開放的縮影，也是當時唐長安城的CBD。

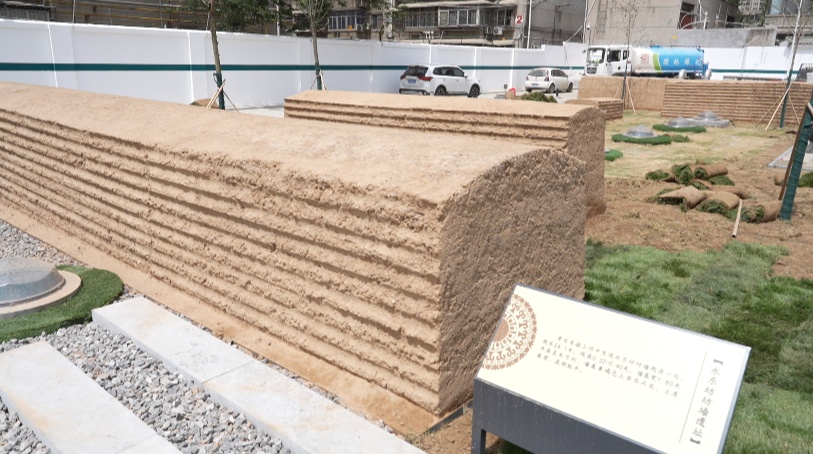

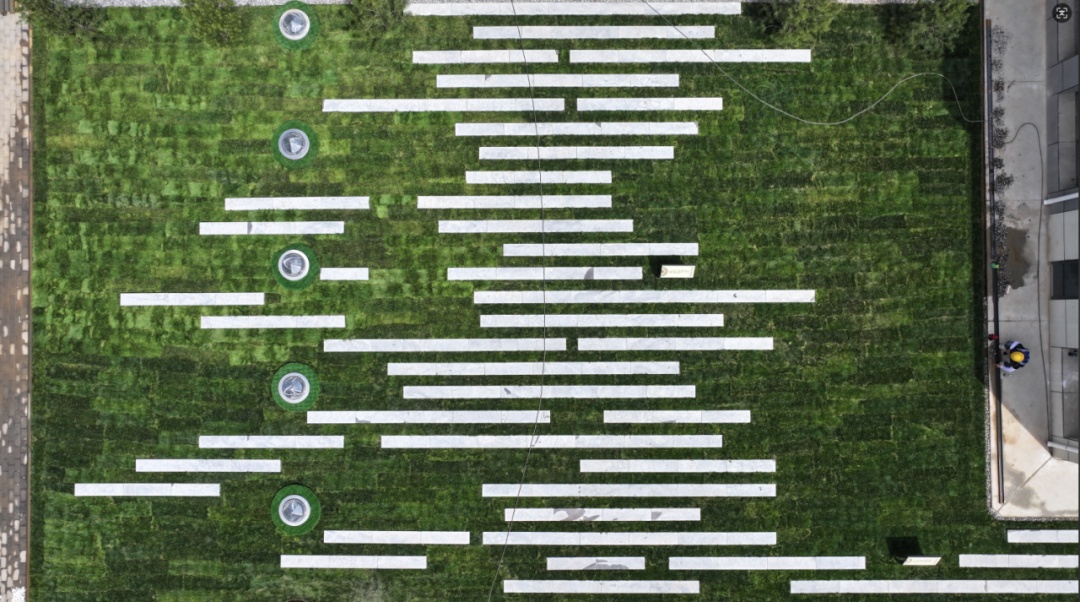

城南變電站地面采用“對標標識”方式，通過精準標注唐代坊墻邊界、第九橫街車轍及道路空間數據，將地下遺址的分布位置、走向與規模轉化為可視化標識。這種設計既保護了文物層免受施工破壞，又以數據化復原技術將考古信息轉譯為公共可識別的圖形語言，最終實現文物保護與變電站功能的無縫融合，為古都能源升級提供兼顧歷史傳承與能源革新的解決方案。
一端銘刻歲月和過往，一端照亮現實與未來。在這里，唐長安城的“干線交通路網”與現代“智能電力網”穿越千年時空對話。十三朝古都的燈火，既被歷史夯土默默守護，也被現代科技精準點亮，從文物“保護”拓展至電力“創造”，推動“城市基因”演化新格局。

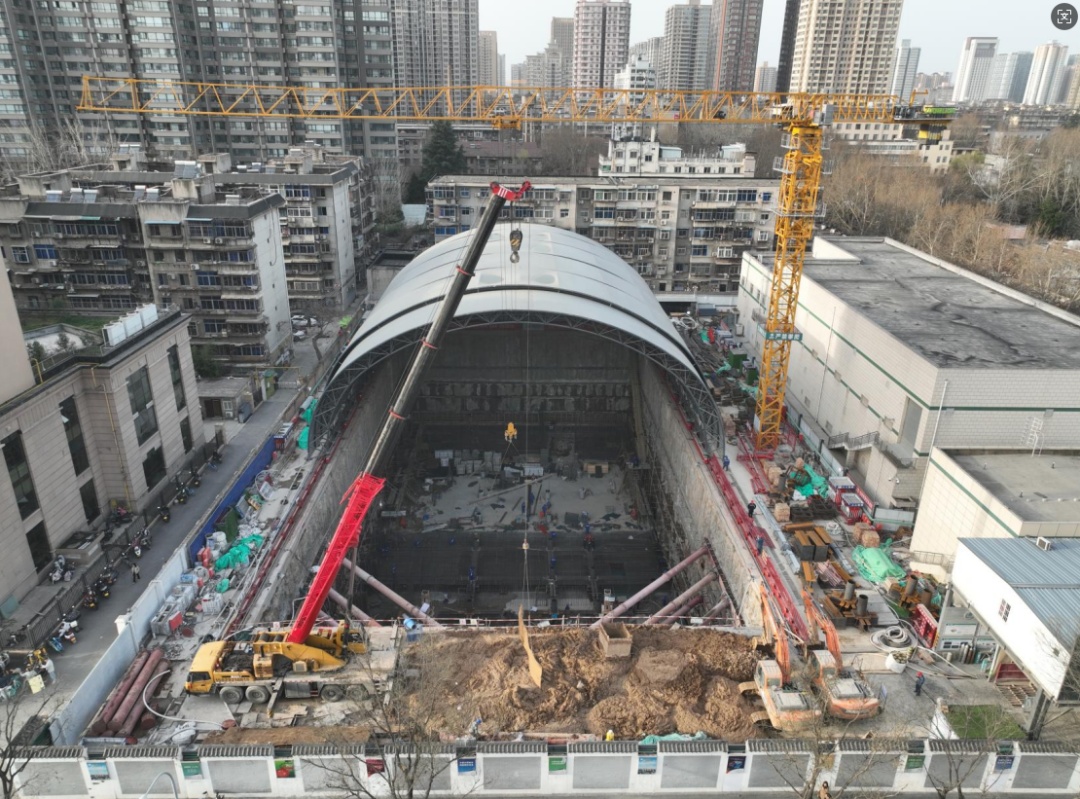

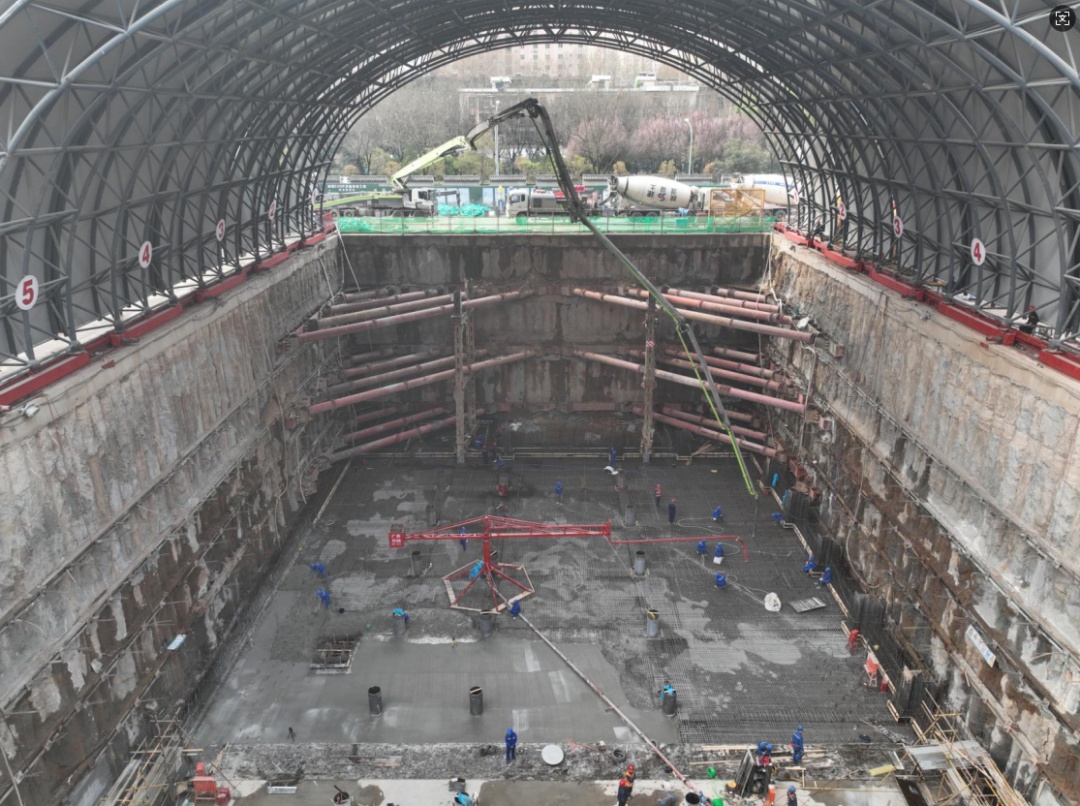

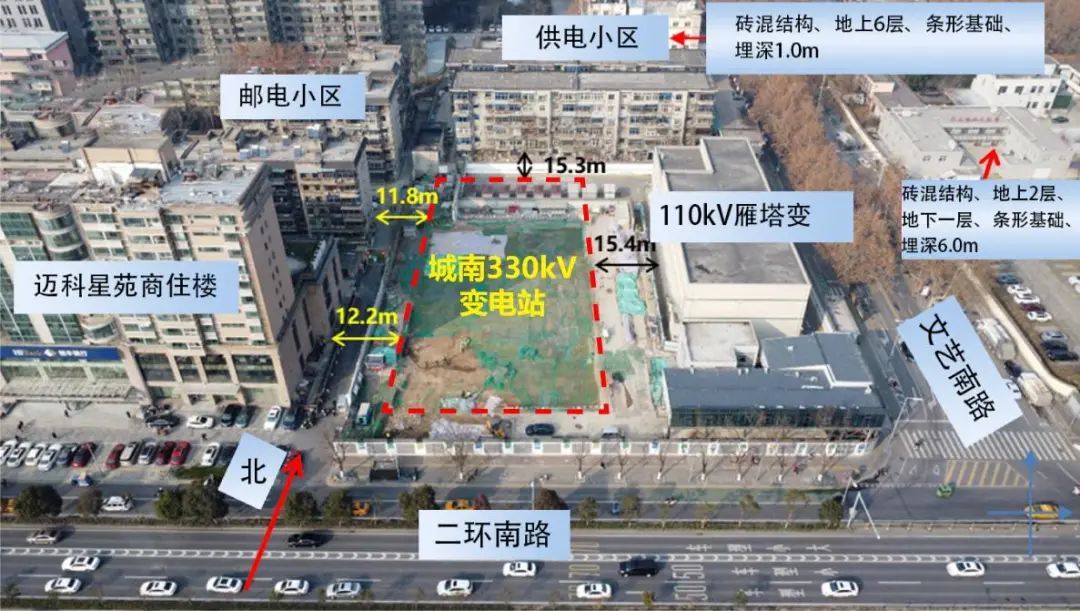

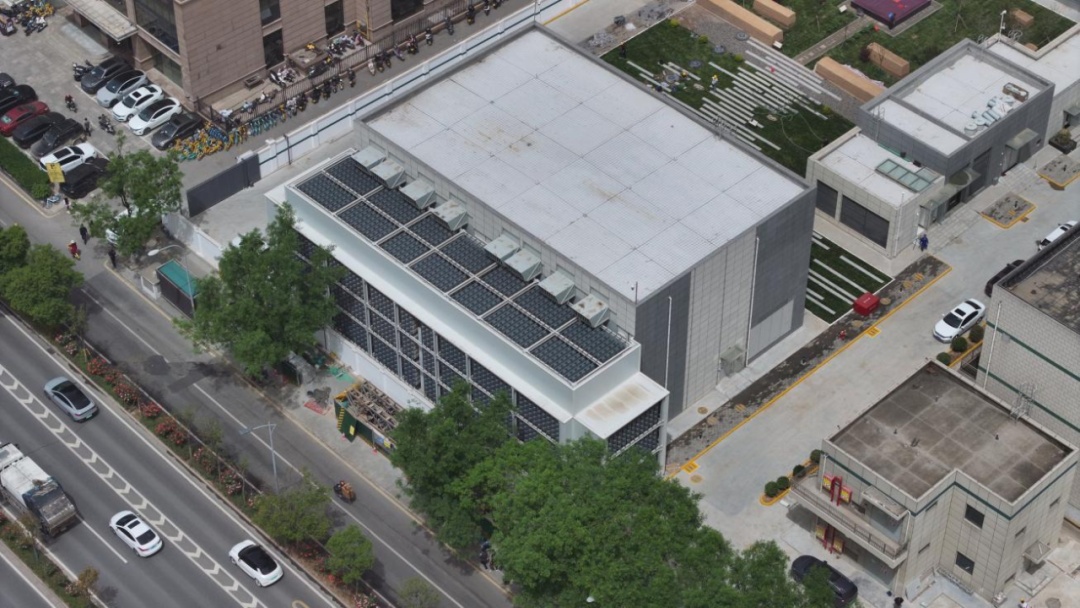

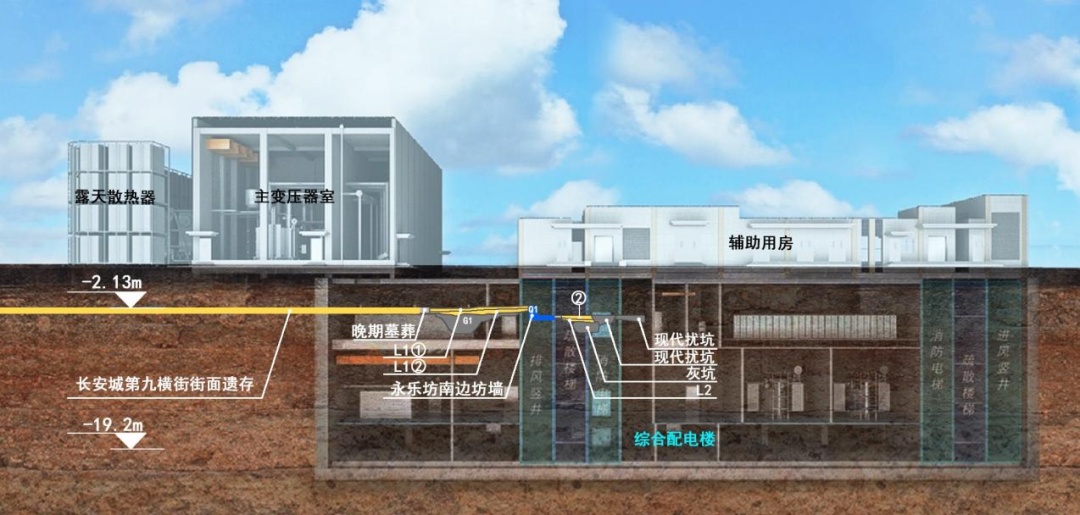

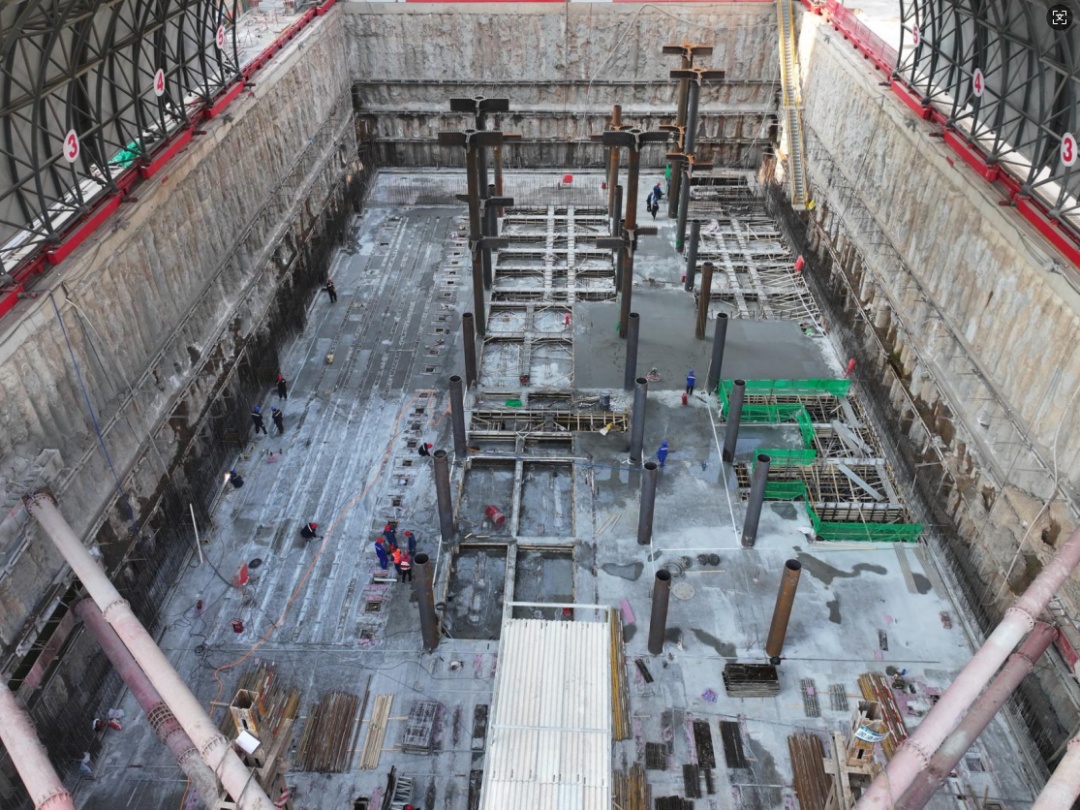

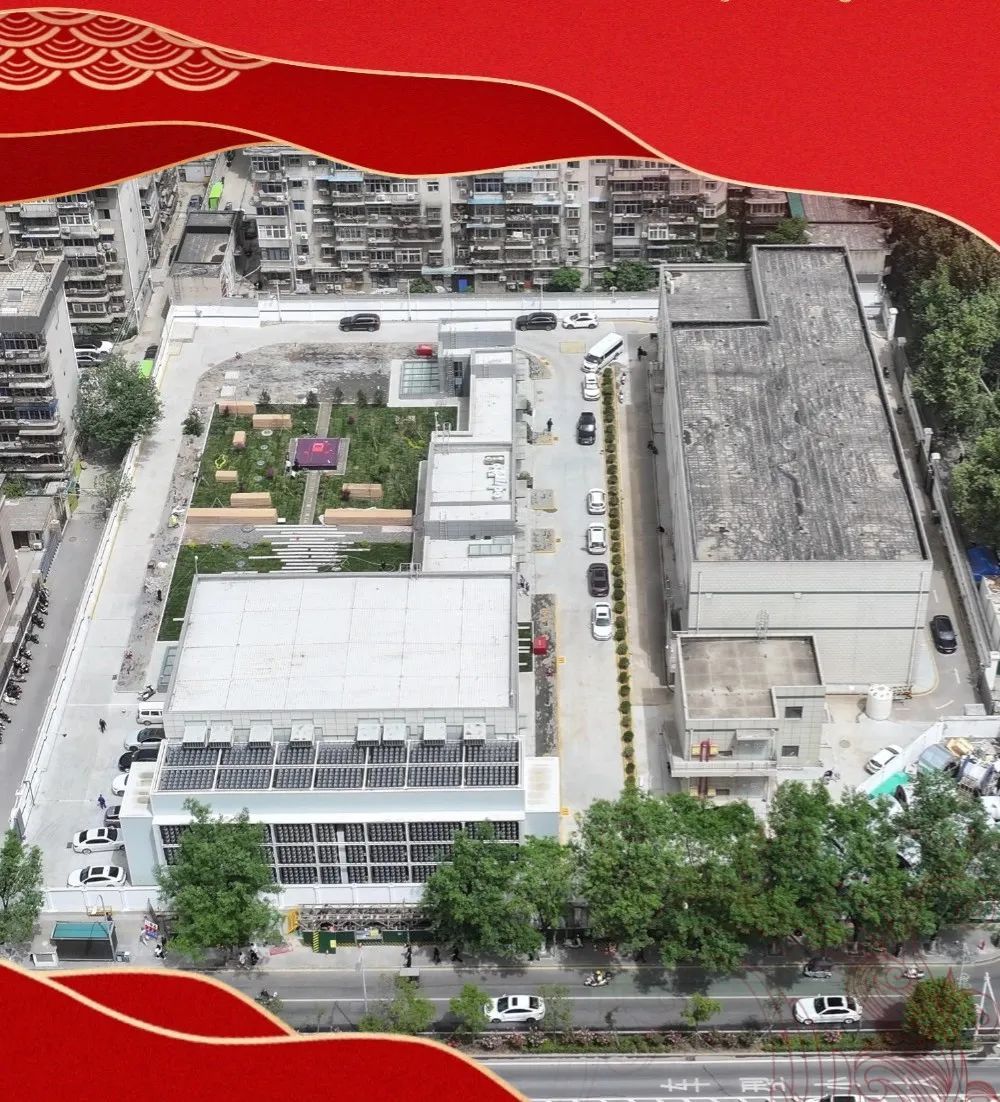

面對54米*95米的狹小場地，周邊環繞多層建筑、西安二環南路交通繁忙和地下市政管廊環境復雜等問題，項目在地面一層布置主變壓器和配套散熱器，將其余高壓設備全部“隱身”于地下三層。

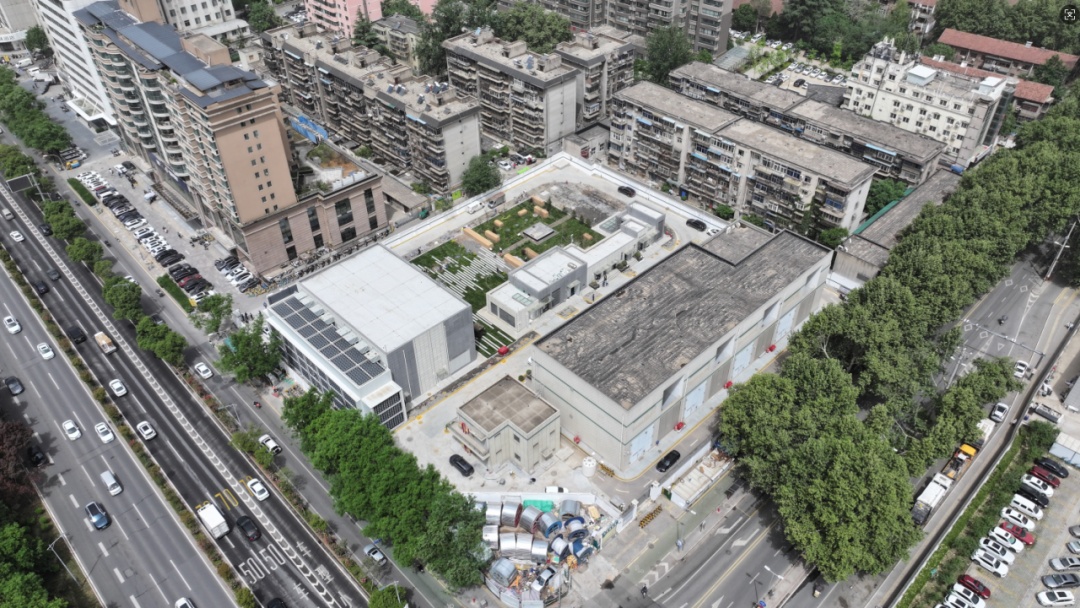

項目總建筑面積6855.59平方米，而地上面積僅占1051平方米，較同規模常規地上全戶內變電站省下約5個籃球場的空間，契合西安市“口袋公園”理念。
項目通過向地下“借”空間，不僅解決了特大城市中心區供電能力瓶頸，更成為基礎設施與人文、自然協同共生的標桿案例，為高密度城市負荷中心供電提供可持續方案。
西安朱雀（城南）330千伏變電站及送出線路工程合計38項（變電25項，線路13項）工程亮點，應用21項國內首次突破引領行業變革。
1.國內首臺套試點應用

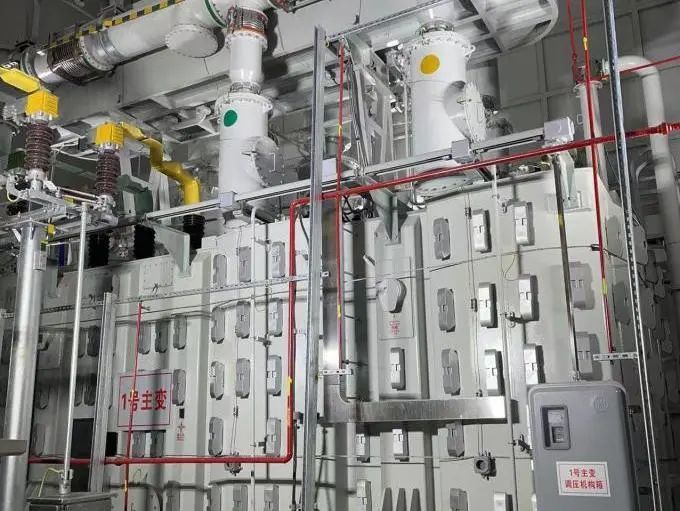

項目主變壓器是國內首次采用330千伏/500兆伏安超大容量主變壓器，為首臺套試點應用工程，也是目前國內容量最大的330千伏自耦電力變壓器。技術方案改進了屏蔽結構，具有損耗低、溫升低、局放小、噪聲低等特點。
2.國內首次融合布置革命

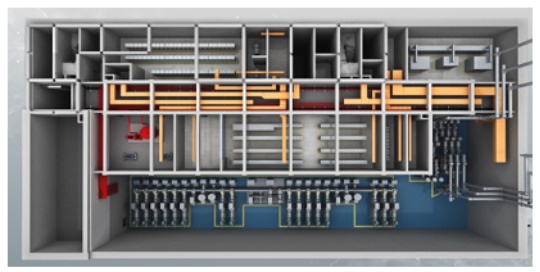

項目配電裝置采用L形融合布置方式，將所有電壓等級配電裝置融合布置于同一間配電裝置室內，節省設備布置占地面積約兩個羽毛球場的占地，減少了監控、消防等附屬設施的投入數量。
3.國內首次采用電纜水平進倉

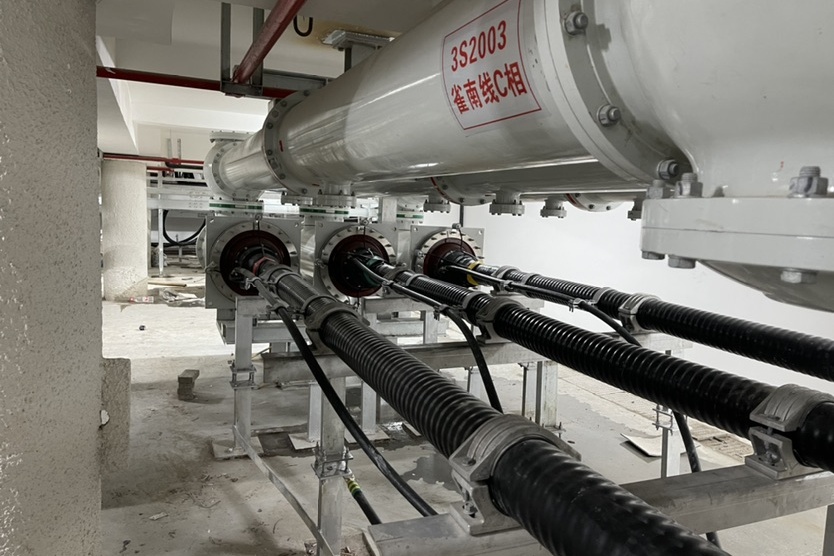

城南變電站項目創新性地將330千伏電力電纜與GIS電纜倉的對接方式調整為水平對接，使電纜夾層高度從4.5米降低至3米，減少了主體基坑的深度，降低施工難度、節約建設成本。

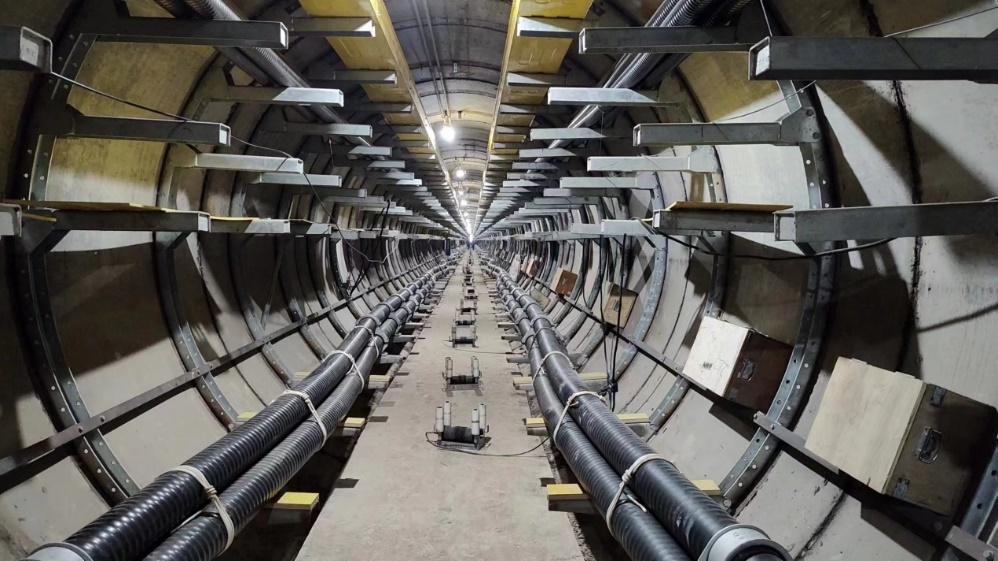

國內330千伏電力電纜首次采用水平蛇形敷設技術，充分利用橫向空間，最大化提升了頂管隧道的空間利用率，保障了電纜走廊的寬度，為多電壓等級電纜的協同敷設提供了新的解決方案，提升了工程的適應性和實用性。
4.國內首次智輔革命

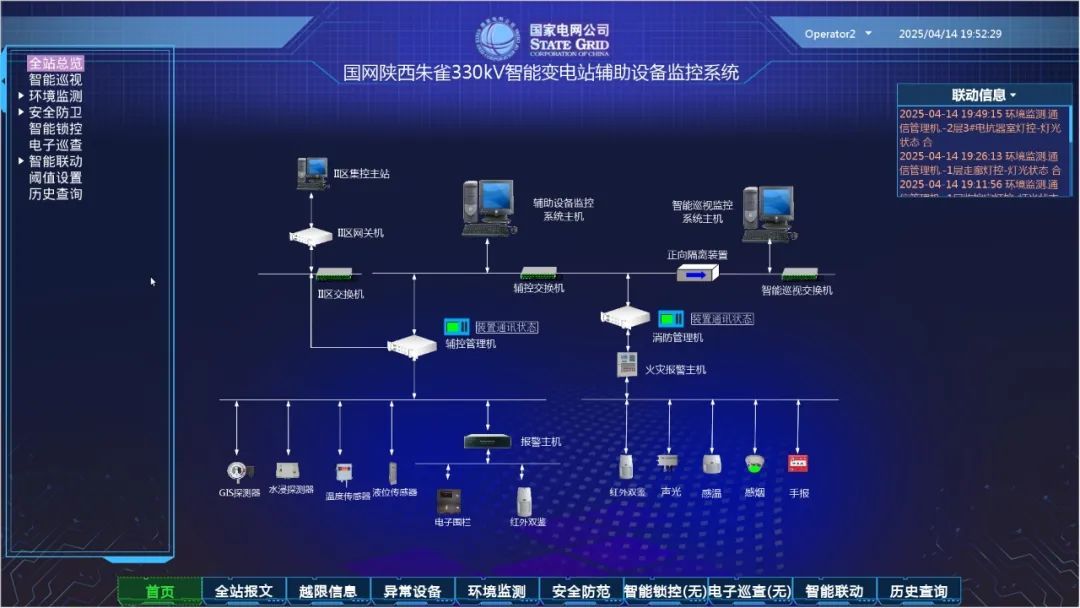

國內首座330千伏地下智慧型變電站綜合管控系統創新構建了集成智能巡視、環境、安防、消防、七氟丙烷氣體泄露在線監測和電氣火災監控等十余項子系統數據，形成設備狀態全景感知、異常事件自主決策、應急操作智能聯動的立體化管控體系，較傳統變電站提升運維效率30%，故障響應時間大幅縮短。
5.國內首次體系革命
國內首次采用型鋼混凝土復合結構體系，即型鋼混凝土扶壁式外墻+鋼管混凝土框架柱+型鋼混凝土梁+鋼筋混凝土梁的復合結構體系，解決結構體系與材料選型的難點，填補了地下變電站型鋼混凝土復合結構體系研究及應用的空白，在結構設計史上是一次大膽的突破，引領地下主體結構體系研究的方向，屬于國內首創。
滅火黑科技
高壓細水霧+七氟丙烷+超細干粉，構建三維立體滅火系統，安全感爆棚。
靜音之王
用聲子晶體材料吸聲，噪聲低于65分貝，隔壁小區都聽不見。
會呼吸的變電站
導光管引入自然光，通風系統自帶余熱回收，能耗直降40%。
十年磨一劍
古都的“隱形守護者”
9年設計優化+4年攻關建設
中國能建陜西院
用匠心鑄就精品
這座深藏地下的“電力方舟”
不僅點亮了西安萬家燈火
更是技術與人文交織的時代答卷
用創新破解城市核心區用電困局
以匠心守護歷史文脈
實現電網建設與遺址保護的完美平衡
