華電烏江渡發電廠：利用物聯網技術提升發電廠安全管控能力
來源： 時間： 2024-06-24 16:49
一、概述
烏江渡發電廠是我國20世紀80年代初在貴州喀斯特地貌上興建的第一座高壩水電站，電站大壩高165米，是我國烏江梯級電站開發的大中型電站的第一座，在貴州電網中肩負著調峰、調頻及黔電送粵潮流調控主力發電廠的重任。進入二十一世紀，隨著國家“西部大開發”、“西電東送”戰略的實施，烏江渡發電廠搶抓歷史機遇，通過擴機增容工程項目建設，電站總裝機容量由原來的63萬千瓦，增容到了128萬千瓦，經過40多年的生產運行，為貴州的經濟建設做出了巨大貢獻。
隨著社會不斷進步和科學技術的飛速發展，社會對安全的關注度越來越高，對事故的容忍度越來越低，從而對安全生產也提出了更高要求。作為發電企業迫切需要建立以滿足新時代現代企業發展需要的安全管理模式，有效管控安全風險，預防安全生產事故。
二、實施背景
?。ㄒ唬┻m應電力行業安全發展的需要
電力是重要基礎產業，電力安全生產事關人民生命財產安全，關系國計民生和經濟發展全局。做好電力安全生產工作是堅持以人民為中心的發展思想客觀要求，是落實總體國家安全觀和能源安全新戰略的具體體現。堅持人民至上、生命至上，以“安全是技術、安全是管理、安全是文化、安全是責任”治理理念為引領，大力提升電力安全生產管理水平，確保人民生命安全，是電力行業的重大歷史使命。根據國家能源局通報，近年來電力行業發生多起人身傷亡事故，違反操作規程和安全裝置缺失是導致事故的主要原因，高處墜落和觸電傷害是事故的主要形式，建筑施工和維護作業領域事故多發，這些都反映出事故單位在安全生產責任落實、生產現場管理、安全費用投入、安全培訓等方面存在著薄弱環節和突出問題。這些已經成為制約企業安全生產的主要因素，如何才能更好提升安全管理水平，減少或避免人身傷亡事故、設備損壞事故，保障企業安全發展，已成為當前安全生產工作的迫切任務。
?。ǘ┻m應國家能源發展戰略的需要
“十四五”時期，我國能源消費增長迅猛，能源發展進入新階段，預計全國用電增長將維持在5%左右的中高速區間，2025年全社會用電量將達到9.5-9.8萬億千瓦時?！笆奈濉逼陂g，貴州省水風光一體化開發基地的總規模為1600萬千瓦。其中，光伏裝機容量為800萬千瓦，風電裝機容量200萬千瓦。隨著電網規模持續擴大，電力工程作業面和風險點也快速擴大，安全主體責任落實及施工作業現場安全管控難度加大，如何才能更加安全、高效、智能，勢必會成為未來發電企業提升核心競爭力的關鍵所在。
（三）適應科技興安發展的需要
科技興安戰略是安全生產工作的指導思想之一，安全生產以“管理為基礎，科技為支撐”，不斷增強安全生產科技進步與創新，是安全發展的動力。國家能源局《電力安全生產“十四五”行動計劃》提出，加快電力安全生產數字轉型升級，適應數字化發展趨勢，探索數字化治理手段，推進“工業互聯網+安全生產”，推廣基于互聯網技術的智能安全工器具，充分利用視頻和大數據開展人員身份識別、行為識別、定位識別，逐步實現違章作業人員自動智能告警，有效保障受限空間、臨時作業現場等施工區域現場作業人員安全。
?。ㄋ模┻m應當前信息時代快速發展的需要
近年來，以互聯網技術為核心、以“工業4.0”和“工業互聯網”為代表的新一輪科技變革正在深刻影響傳統產業發展。而工業4.0相關的物聯網、人機互動、三維模型、精準定位、智能穿戴等技術都得到了快速發展，也在醫療、運輸、應急等眾多領域得到了廣泛運用，為實現發電行業的智能化安全監管奠定了技術基礎。因此，安全管理信息化建設提出了以物聯網技術為支撐，將發電廠安全管理業務深度結合，實現發電廠的智能安全監管的研究課題，為有效應對當前安全生產管理中存在的問題，提升安全生產管理水平，最大程度減少事故發生的概率和損失，提供了解決方案。
主要做法
應用“物聯網+互聯網+發電廠”思維，打破企業原有單個孤立業務系統的界限，通過信息化技術手段，定制開發烏江渡發電廠安全監管業務系統軟件，整合發電廠視頻系統工業電視攝像頭及消防系統煙感傳感硬件設備，多媒體安全生產教育培訓系統軟件業務數據，實現安全監管業務信息互聯互通、業務信息流的閉環管控和數據共享。綜合應用人員定位、物聯網、三維模型、智能穿戴以及視頻智能分析的先進技術，實現烏江渡發電廠生產環境安全風險的提前發現和預警，從而積極采取針對性控制措施，有效管控安全風險，預防安全生產事故，提升企業的本質安全，實現發電廠安全監管信息化、智能化。

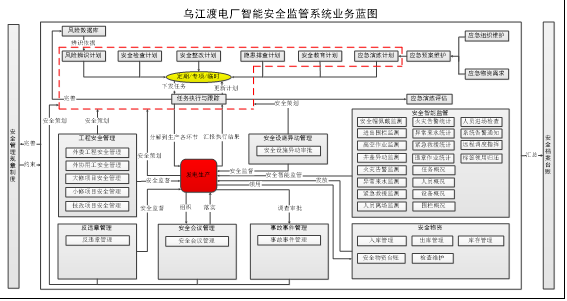

?。ㄒ唬?gòu)建智能安全監管業務藍圖
烏江智能安全監管系統以烏江渡電廠安全管理規章制度為基礎，以風險管控為主線，圍繞發電生產實現風險全面閉環、流程化管理，引入智能安全監管技術，應用到風險管控各環節，實現安全風險智能管控和自動預警，匯總各類安全監管事項建立安全檔案臺賬。
?。ǘ?shí)現可視化遠程監督管理

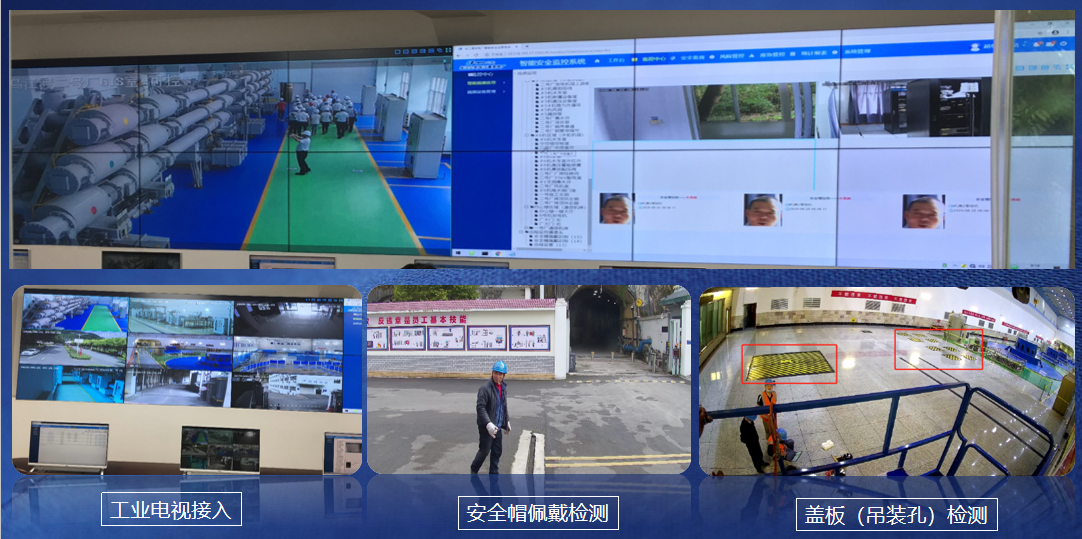

實現“安全監管中心”和“生產現場”之間的可視化動態交互，即：安全監管中心可以通過中心大屏準確掌握生產現場的“環境”、“設備”、“人員”的綜合信息，包括：生產區域“電子圍欄”設置情況、“攝像頭和定位基站”設備的分布、“工作人員”資料信息+相關任務+行動軌跡+作業行為等核心要素。通過系統提供的分析、告警信息，實現對生產現場的遠程調度和應急指揮（視頻實況跟蹤、語音通信）。
監管中心主要分為區域監測、區域概況、區域統計三方面，結合系統告警、消息通知和遠程調度，實現“監管中心”和“檢修現場”的可視化動態交互。“作業人員”進入檢修現場后，系統通過對定位技術和視頻智能分析技術的應用，實現以下場景安全監測及自動告警。
1.人員定位及軌跡管理
主要由硬件系統和軟件系統組成，硬件系統分別是定位基站和定位標簽組成。應用主要區域?yàn)闉踅梢惶?hào)廠和二號廠特定的區域，其中一號廠區域?yàn)椋喊l(fā)電機層、110kV開關站和220kV開關站；二號廠區域?yàn)椋喊l(fā)電機層、220kV開關站。區域內部署高精度定位基站，發電廠作業人員佩戴定位標簽，通過人員定位軟件系統實現對佩戴定位標簽的作業人員實時精準定位。綜合運用高精度定位技術、網絡通訊技術、智能信息處理技術等高科技手段，結合發電廠廠房特定區域三維模型，實現生產區域佩戴定位標簽作業人員所在位置在三維模型中實時展示，安全管理人員能實時監視區域內的作業人員位置和活動軌跡。

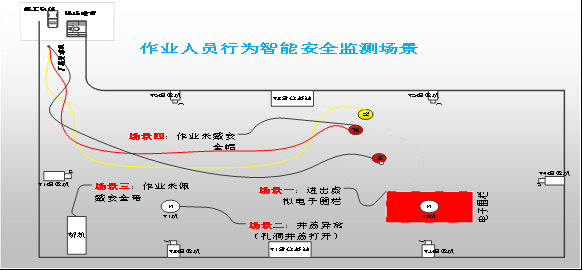

2.人員行為智能監測管理
作業人員進入檢修現場后，系統通過對定位技術和視頻智能分析技術的應用，實現“人員作業行為”安全監測及自動告警，主要應用場景包括：進出圍欄監測、井蓋異動監測、安全帶佩戴監測和安全帽佩戴監測。
?。?）電子圍欄監測：在監管區域內，值班人員可對重點設備（如：主變、配電室、檢修區域、主要輔機等）、重點作業區域設置虛擬電子圍欄，當人員靠近設置的預警距離或穿越“電子圍欄”坐標邊際時，視頻智能分析應用服務實時推送預警或告警信息在“三維模型”顯示“人員靠近或穿越電子圍欄”預警或告警信息。三維模型應用服務在監控中心大屏“視頻區域”聯動視頻監控設備，實時預覽預警或告警區域?qū)崨r，以“消息”通知推送給值班人員或安全管理人員。
（2）井蓋異動監測：系統實時分析生產區域的孔洞蓋板狀態，防止蓋板打開導致人員墜落傷亡等安全事故的發生。如果孔洞蓋板被打開，則在“三維模型地圖”顯示“井蓋異常告警”。在監控中心大屏“視頻區域”顯示“異常區域?qū)崨r”，以“消息”通知推送給值班人員或安全管理人員，便于及時、直觀了解現場，管控現場作業。
?。?）安全帶佩戴監測：系統監測發現高空作業未穿戴安全帶，自動發出告警和消息通知推送，并記錄告警日志，監管中心值班人員可實現遠程監督、管控現場作業。

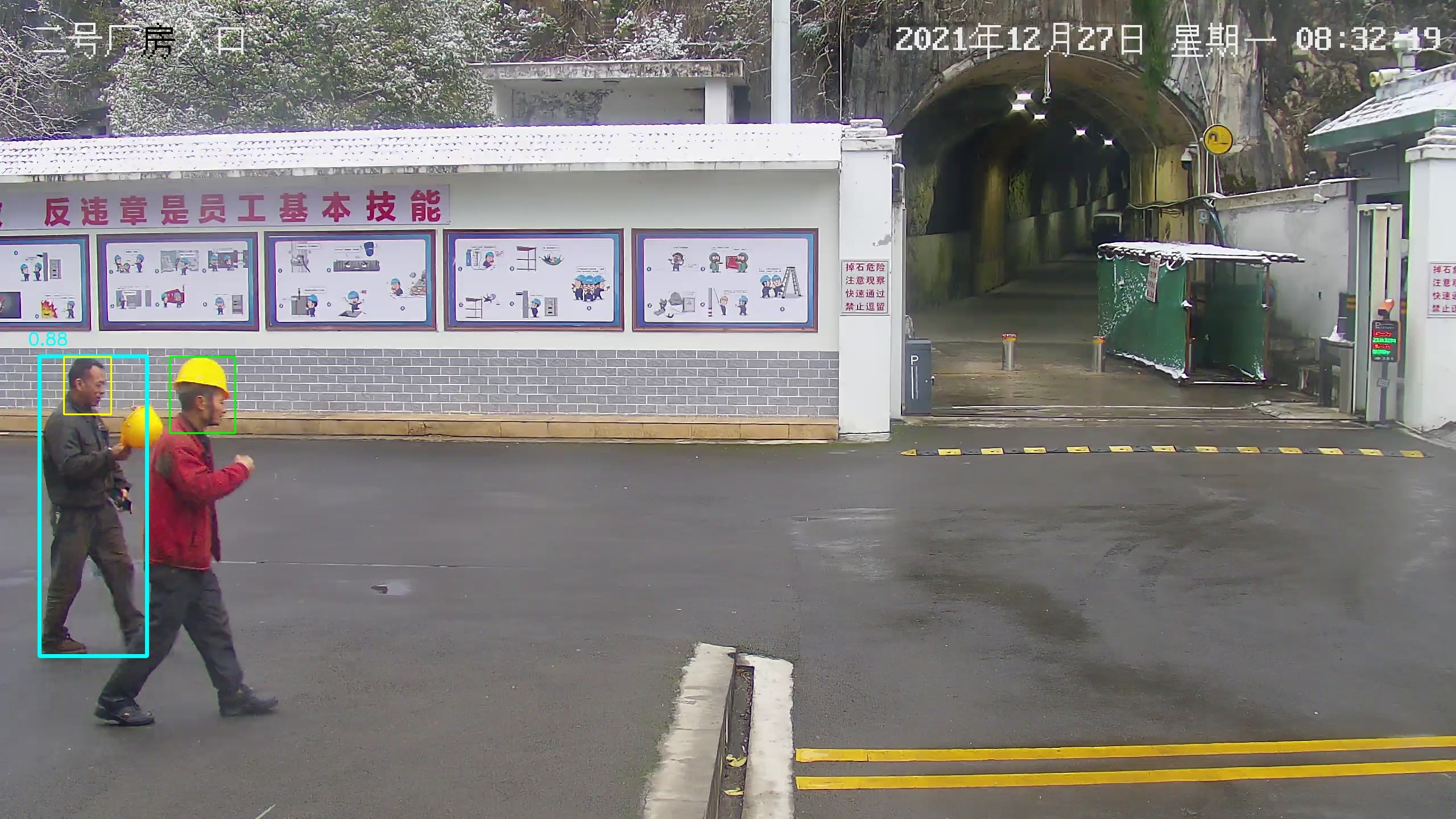

（4）安全帽佩戴監測：人員進場后未戴安全帽，系統在“三維模型區域”顯示“人員未戴安全帽告警”，在監控中心大屏“視頻區域”顯示“人員實況”，以“消息”通知推送“值班人員”，同時系統在后臺記錄違章日志，抓取違章圖片，截取違章視頻進行現場取證。
安全監督主要實現對“風險”、“隱患”、“不安全事件”、“事故”所涉及的“人”、“機”、“環”、“管”進行安全檢查和整改管理，包含：計劃任務管理、工程安全管理、反違章管理、事故事件管理、安全設施異動管理、安全物資管理、安全會議管理、規章制度管理、安全檔案管理。（劉正春）
